公開日：2026/01/17

37th Season

#37-8　Nihoniumパイプライン実装(Who)

　Cmod A7ボード(FPGA)を使って開発しているオリジナル32ビットCPUコアNihoniumの実装方式として、パイプライン方式を採用してみたいと思います。

　前回、Nihoniumをパイプライン方式で実装するに当たり、4段パイプラインを適用すると決めましたので、続きの考察を進めます。

4段パイプラインの設計

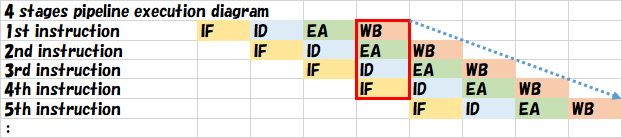

　改めて、4段パイプラインの実行図を描いて見ましょう。



　縦方向／横方向とも、時間の経過を示しています。

• 縦方向は命令の実行に掛かる時間経過。
• 横方向は命令内ステージの実行に掛かる時間経過。

　併せて、左上方から右下方の斜め方向へ時間が経過します(青色点線矢印)。

　縦に見て、赤枠のような瞬間に、IF／ID／EA／WBの4ステージが同時に実行されています。
　横に見て、各ステージ枠内の時間は左から右へ向かって進んでいるので、各ステージの開始時は枠の左端、終了時は枠の右端、となります。また、CPUクロックの立ち上がりエッジが、各枠の左右端に位置します。つまり、1枠の横幅が1クロック(1サイクル)に相当します。

　続いて、各ステージの動作をブロック図を描きながら解説して行きます。

IFステージ

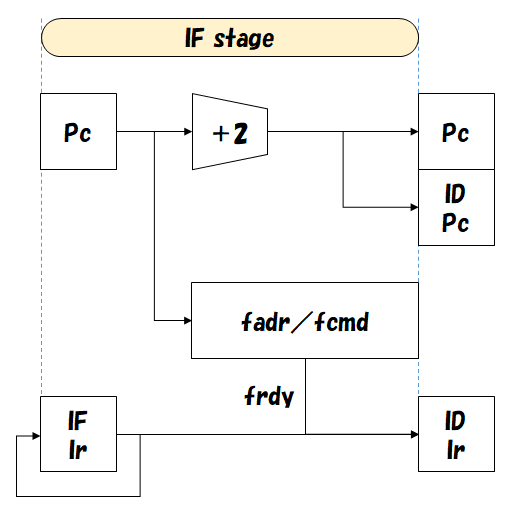

　IFステージのブロック図を以下に示し、解説を続けます。

• IFステージ：　Instruction Fetch (fetch bus address and command phase) stage
• レジスタファイルRGFのプログラムカウンタpcを、フェッチアドレスfadrに出力。
• フェッチバスアクセスを発行する。
• フェッチバスプロトコルのアドレス・コマンド相に相当する。
• フェッチバスのプロトコルは、メモリバス仕様と同様。
• ただしフェッチバスコマンドfcmdには、読み出しアクセスしか存在しない事、バイトアクセスが存在しない事、等、メモリバスコマンドbcmdのサブセットである。
• Pc＋2して、RGFのPcを更新する。
• そのままIDステージへも送る(ID_Pc)。
• ID_Pcは、この後、パイプラインに乗ってEAステージまで進む。
• Moscoviumシリーズでは、EAステージでPcを参照した場合、このID_Pc(＝フェッチしたアドレス＋2)が読める仕様だから、必要な処置。
• 何故なら、IFが実行される度にRGF内真のPcが＋2で更新され、
• EAに到達する頃には期待しない値に変化してしまっているため。
• フェッチは32ビットデータバスとする。
• 命令コードは16ビット固定長なので、フェッチバスサイクルは2回に1回(32ビット毎)実行すれば良い。
• Pcが奇数ワードアドレスだった場合、フェッチバスコマンドfcmdをNOP出力して、バスサイクルの発行を抑止する。
• 次段のIDがID_busyの間、IFもストールする。
• IF_IrおよびID_Irは、内部命令コード。

IDステージ

　IDステージのブロック図を以下に示し、解説を続けます。

• IDステージ：　Instruction Decode (fetch bus read data phase) stage
• IFステージが発行したフェッチバスアクセスを受けて、フェッチデータfdatを回収する。
• フェッチバスプロトコルのリードデータ相に相当する。
• フェッチしたデータを命令レジスタir(Instruction Register)へ書き込む。
• フェッチデータバスfdatrは32ビット。
• 命令コードは16ビット固定長なので、フェッチバスサイクルは2回に1回(32ビット毎)実行すれば良い。
• フェッチアドレスが偶数ワードアドレスだった場合：
• fdatrの上位ワード(16ビット)をIrへ書き込む。
• fdatrの下位ワード(16ビット)は次命令レジスタnir(Next Ir)へ取り込む。
• フェッチアドレスが奇数ワードアドレスだった場合：
• 前のバスサイクル(偶数ワードアドレス)でNirにフェッチ済み。
• Ir＝Nirを次のEAに投入する。
• ldli命令等の16ビット／32ビット即値は、拡張命令レジスタeir(Extended Ir)へ取り込む。
• ID_Pcを次のEAステージへ投入する(EA_Pc)。
• 次段のEAがEA_busyの間、IDもID_busyをアサートしてストールする。

EX(EA)ステージ

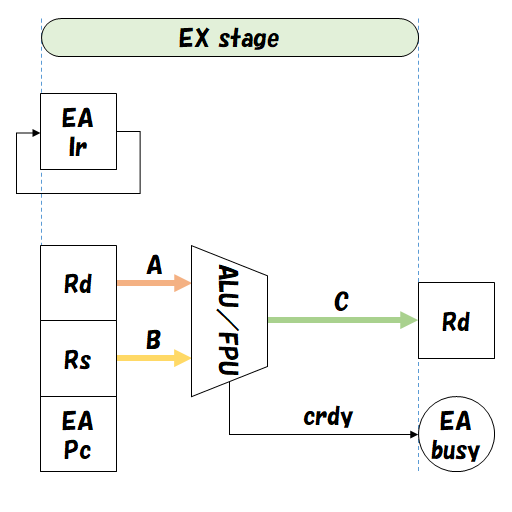

　EX(EA)ステージのブロック図を以下に示し、解説を続けます。

• EXステージ：　Execution stage
• レジスタファイルRGFから読み出したデータを演算して宛先レジスタrdへ書き込む📥。
• 算術論理演算ユニットALUで演算する場合と、外部コプロセッサ(浮動小数演算ユニットFPU)で演算する場合がある。
• プログラムカウンタpcを参照する場合は、EA_Pcを参照する。
• RGF内のPcは、IFステージ実行毎に＋2加算されているので不適切。
• 演算が1サイクルで終了しない(crdy＝0の)場合、EA_busyをアサートして、EXの実行サイクルを延長する。
• 先行命令のWB_busyの間、ストールして同期する。
• 更に、先行命令のWBステージが書き込むレジスタをEXが参照する場合、WB終了までストール。
• EXで命令の実行終了なので、次のWBステージを発行しない。
• 命令によってEXまたはMAとなるが、同じパイプラインのステージを共有するので、併せて「EAステージ(EX or MA stage)」と称する。

MA(EA)ステージ

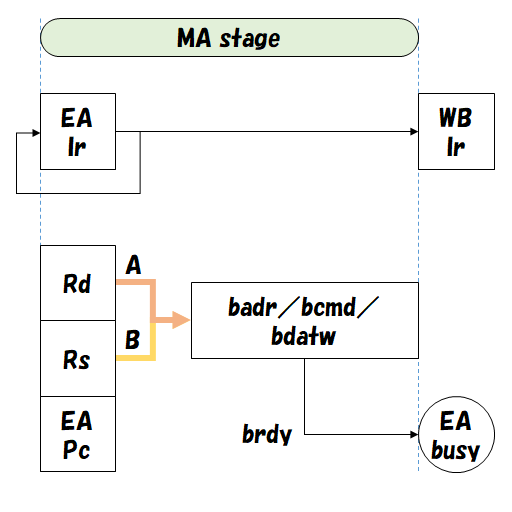

　MA(EA)ステージのブロック図を以下に示し、解説を続けます。

• MAステージ：　Memory Access (memory bus address and command phase) stage
• レジスタファイルRGFから読み出したデータをbadr／bdatwへ出力。
• メモリバスサイクルを発行する。
• メモリバスプロトコルのアドレス・コマンド相に相当する。
• プログラムカウンタpcを参照する場合は、EA_Pcを参照する。
• RGF内のPcは、IFステージ実行毎に＋2加算されているので不適切。
• brdy＝0の間、EA_busyをアサートして、MAステージの実行サイクルを延長する。
• 先行命令のWB_busyの間、ストールして同期する。
• 更に、先行命令のWBステージが書き込むレジスタをMAが参照する場合、WB終了までストール。
• 読み出しアクセスの場合、WBを発行する(WB_Ir)。
• 命令によってEXまたはMAとなるが、同じパイプラインのステージを共有するので、併せて「EAステージ(EX or MA stage)」と称する。

WBステージ

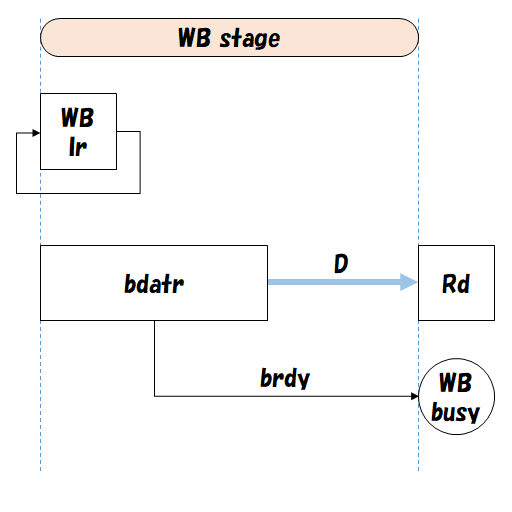

　WBステージのブロック図を以下に示し、解説を続けます。

• WBステージ：　Write Back (memory bus read data phase) stage
• MAステージが発行したメモリバスアクセスを受けて、読み出しデータbdatrを回収する。
• メモリバスプロトコルのリードデータ相に相当する。
• 読み出したデータを宛先レジスタrdへ書き込む。
• brdy＝0の間、WB_busyをアサートして、WBステージの実行サイクルを延長する。
• EXステージとの間で、宛先レジスタrdが競合した場合、後続命令であるEXが優先。

　4段パイプラインの各ステージでどのような仕事を担当するのか、ブロック図を作成して検討が終了しました。各ステージは同時並列に処理を実行するので、次回以降、共有資源の競合などについて検討を広げます。
